Seramik ve cam prosesleri için alkali mineral hammadde

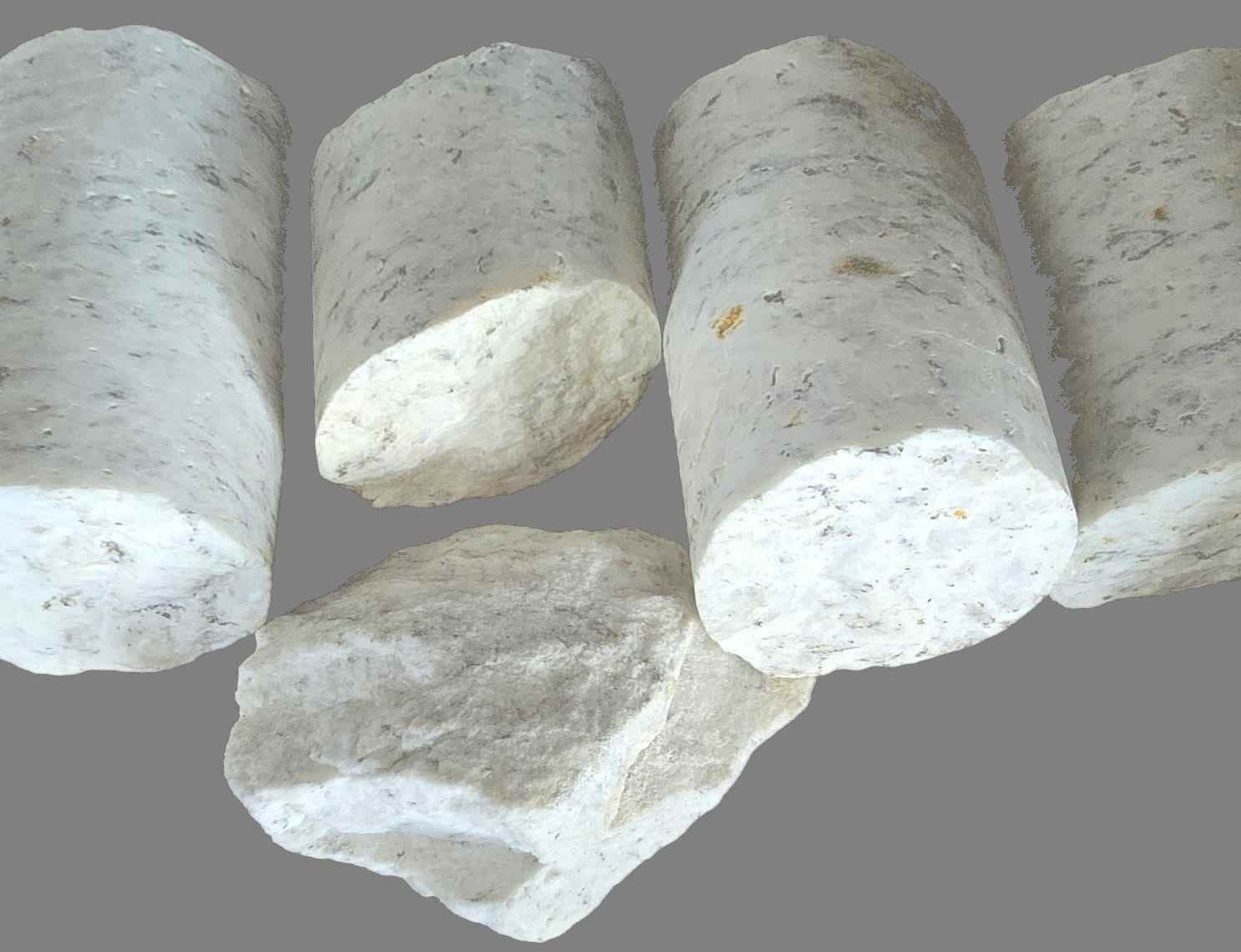

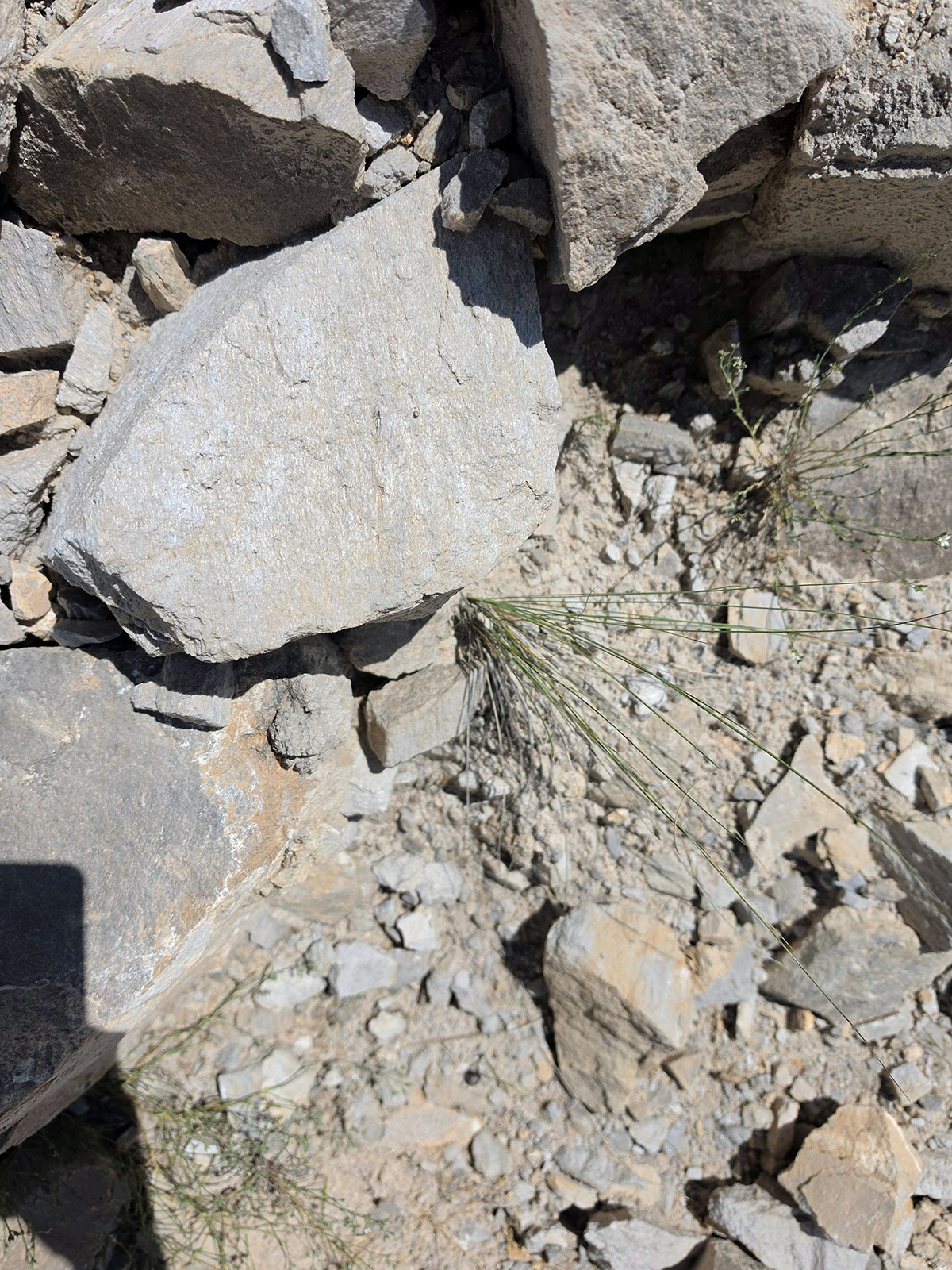

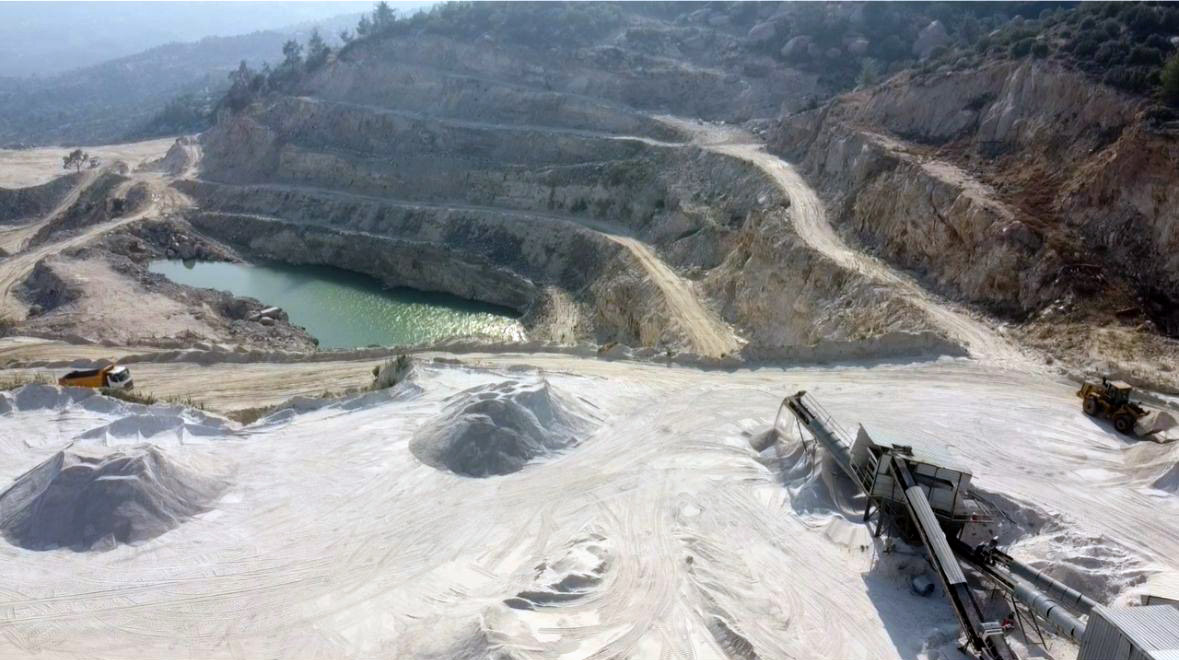

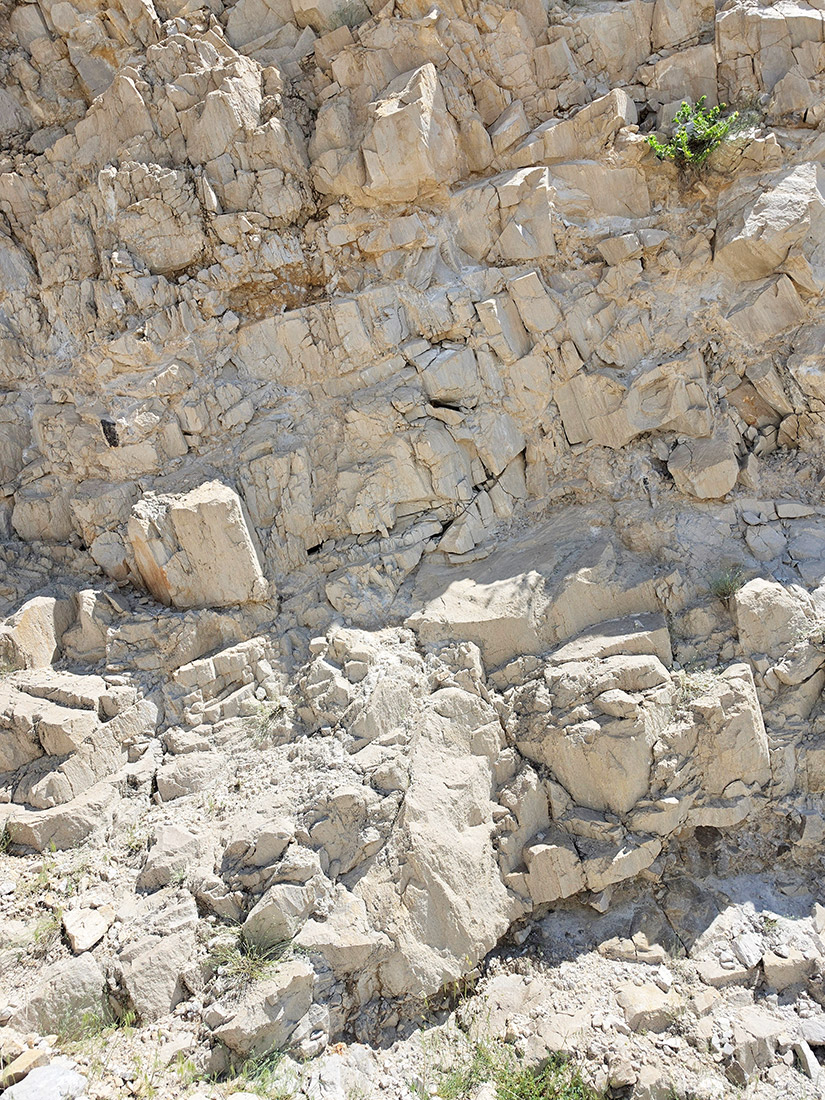

Feldspat, seramik ve cam üretiminde yaygin olarak kullanilan dogal bir alüminosilikat mineral grubudur. Alkali içerigi, pisirim sirasinda erime davranisini ve camsi faz olusumunu etkiler. Bu nedenle ürün seçimi kimyasal analizle birlikte pisirim davranisi, demir içerigi, beyazlik ve tane boyutu dikkate alinarak yapilmalidir.
Baslica Özellikler
- Alkali içerigine bagli eritici fonksiyon
- Seramik gövde ve sir sistemlerine uygunluk
- Kontrollü tane boyutu seçenekleri
- Kimyasal bilesime göre kalite siniflandirmasi
Uygulama Alanlari
- Seramik karo
- Sihhi seramik
- Sofra esyasi
- Cam üretimi
- Mineral karisimlar
Ürün Seçiminde Dikkate Alinacak Parametreler
- Na₂O / K₂O dengesi
- Fe₂O₃ ve renk veren safsizliklar
- Tane boyutu
- Beyazlik
- Pisirim rengi ve erime davranisi
Seramik bünyeleri ve teknik mineral formülasyonlari için dogal feldspat ve feldspatik hammadde seçenekleri
TS Mineral’in feldspat portföyü iki farkli ürün grubundan olusmaktadir: sodyum agirlikli dogal Na-K feldspatlar (Na-K Series) ve dogal, flotasyonsuz feldspatik karisim hammaddeleri (YF-M Series). Her iki seri farkli kimyasal ve mineralojik yapiya sahip oldugundan, ayni ürün grubu içinde degerlendirilmemelidir. Kullanim performansi; reçete, ögütme inceligi, reoloji ve pisirme kosullarina bagli olarak degismektedir.
Na-K Series – Sodyum Agirlikli Na-K Feldspat
Na-K Series, seramik endüstrisinde feldspatik ergitici olarak kullanilmak üzere seçilmis iki dogal Na-K feldspat kalitesinden olusmaktadir. Her iki kalite de sodyum agirlikli alkali profiline sahiptir.
Na-K1, düsük Fe₂O₃ içerigi nedeniyle renk hassasiyeti bulunan seramik reçeteleri için öncelikli kalite olarak degerlendirilir. Na-K2 ise benzer toplam alkali içerigine sahip, ancak daha yüksek demir seviyesinin kabul edilebildigi uygulamalarda daha ekonomik bir alternatif sunar.
| Tip | Na₂O + K₂O | Na₂O/K₂O orani | Fe₂O₃ | Uygulama profili |
|---|---|---|---|---|
| Na-K1 | 11.01% | ≈ 2.35 | 0.22% | Düsük Fe₂O₃; ilk degerlendirme için ana kalite |
| Na-K2 | 10.91% | ≈ 2.12 | 0.50% | Daha ekonomik; daha yüksek Fe₂O₃ toleransli reçeteler |
Baslica Kullanim Alanlari
- Duvar ve yer karosu bünyeleri
- Genel seramik bünyeleri
- Sodyum agirlikli ergitici ihtiyaci bulunan reçeteler
- Mevcut feldspatin kismi veya tam ikamesine yönelik denemeler
- Uygulamaya bagli olarak frit ve sir formülasyonlari
Tedarik Bilgileri

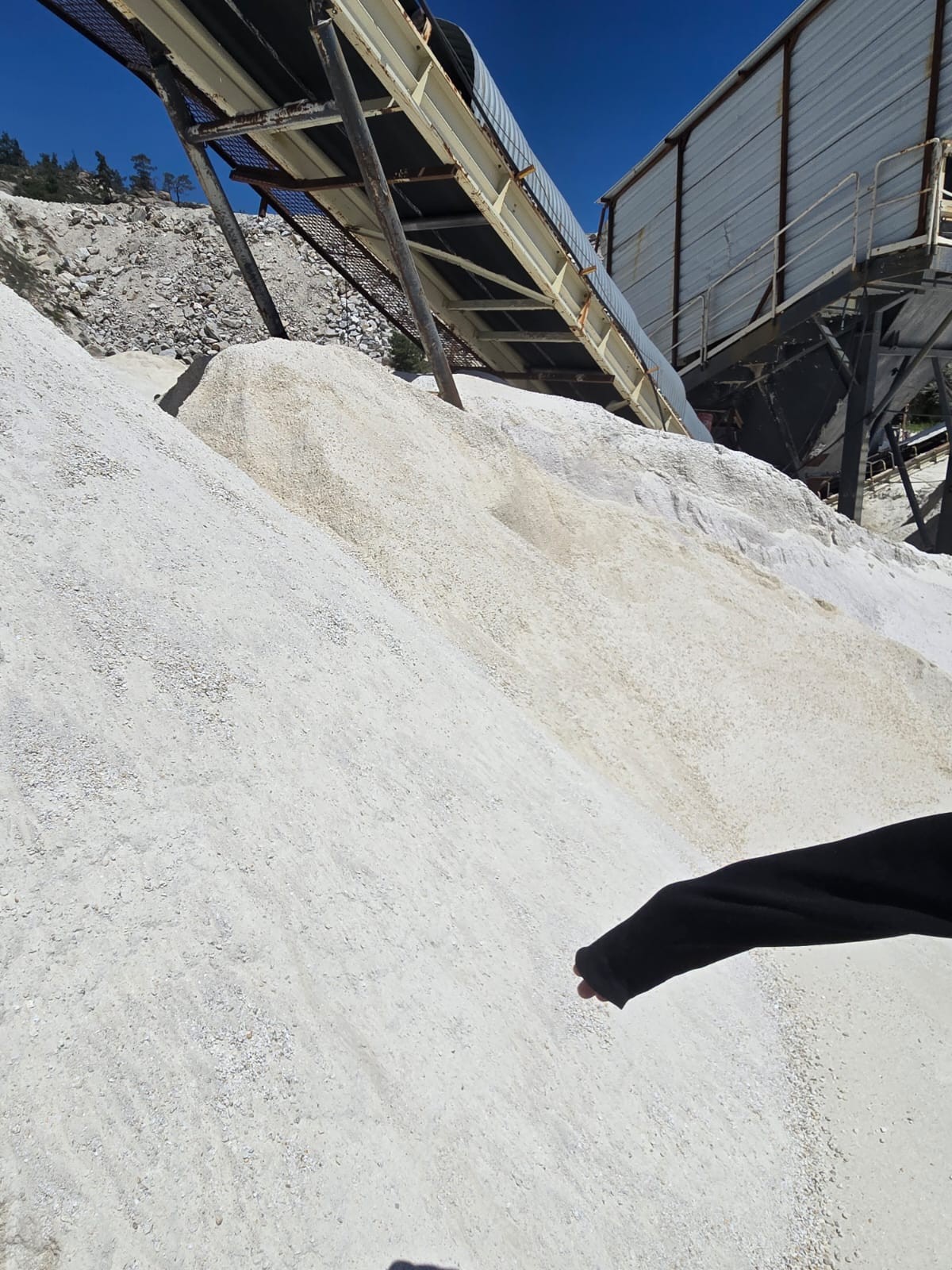

- Tane boyutlari: 0–2 cm / 2–5 cm / 5–15 cm
- Talebe göre farkli tane boyutlari degerlendirilebilir
- Teslim sekli: dökme, Big Bag veya ögütülmüs ürün
- Nihai ürün ve ambalaj sekli siparis kosullarina göre teyit edilir

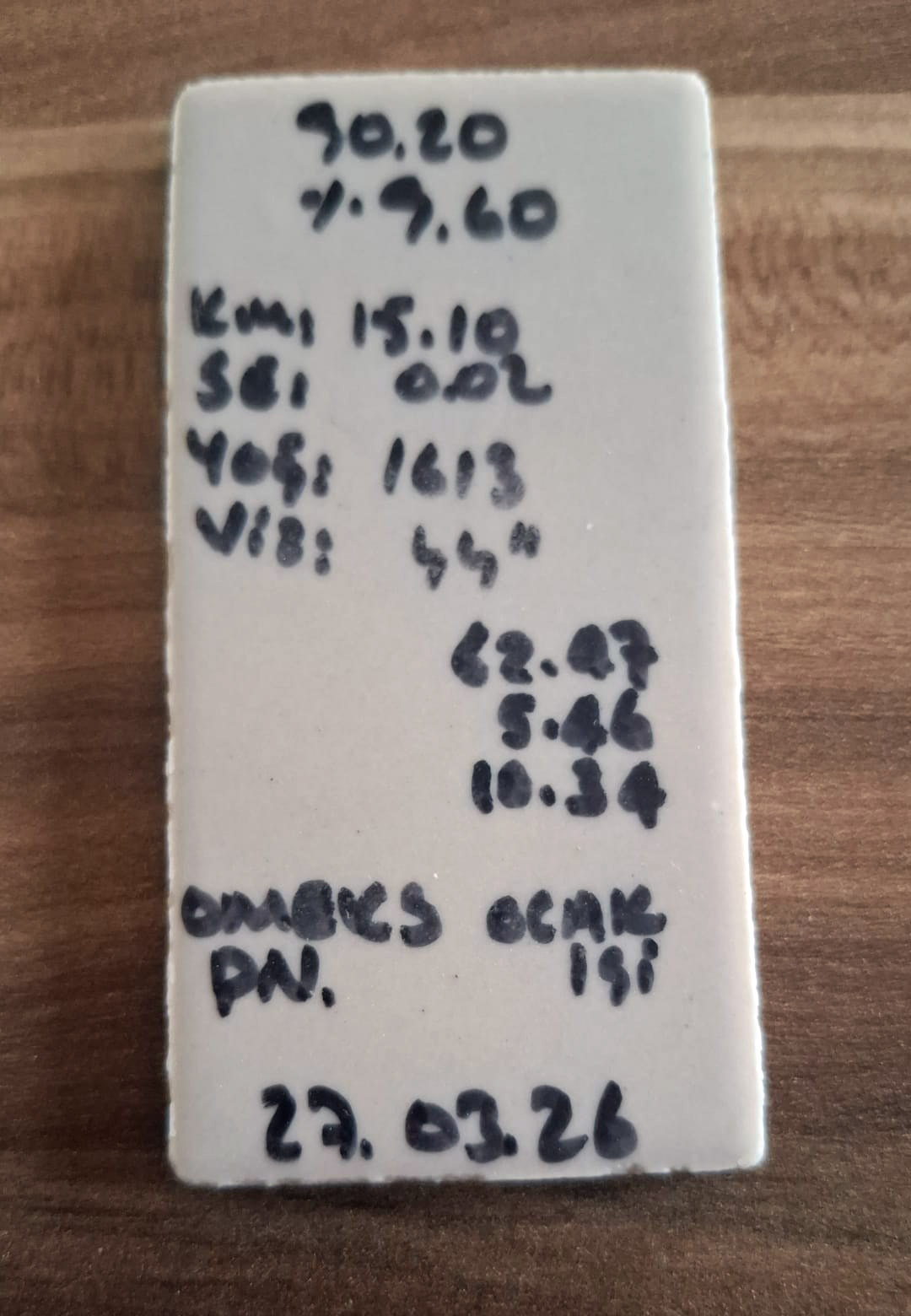

Pisme rengi, su emme, küçülme, mukavemet, deformasyon, reoloji ve termal davranisin müsteri reçetesinde dogrulanmasi tavsiye edilir.
YF-M Series – Dogal Feldspatik Karisim Hammaddeleri
YF-M Series; YF-M1, YF-M2 ve YF-M3 olmak üzere üç dogal, flotasyonsuz feldspatik hammaddeden olusmaktadir.
Bu seri klasik premium beyaz sodyum feldspat olarak degil, feldspatik minerallerin yani sira kuvars ve dogal kil bilesenlerinin de fonksiyonel katki sagladigi çok bilesenli seramik hammaddeleri olarak degerlendirilmelidir.
| Tip | SiO₂ % | Al₂O₃ % | Fe₂O₃ % | Na₂O + K₂O % | Öne çikan özellik | Dikkat edilmesi gereken |
|---|---|---|---|---|---|---|
| YF-M1 | 76.12 | 13.84 | 0.30 | 7.83 | Dengeli genel profil; iyi slip davranisi | Orta seviyede pisme parlakligi |
| YF-M2 | 76.38 | 13.26 | 0.71 | 7.02 | Güçlü sinterleme davranisi | Renk kritik; düsük L* |
| YF-M3 | 76.85 | 12.93 | 0.58 | 7.14 | Seçilmis reçetelerde mukavemet potansiyeli | Daha zor slip ve reoloji davranisi |
Ürün Konumlandirmasi
YF-M1
Genel seramik bünyelerinde ilk degerlendirme için en dengeli feldspatik karisim adayidir.
YF-M2
Sinterleme katkisinin ön planda oldugu, renk hassasiyetinin daha düsük oldugu veya düsük dozajli formülasyonlarda degerlendirilebilir.
YF-M3
Mukavemet katkisinin proses açisindan daha zor reoloji davranisini dengeleyebildigi seçilmis reçeteler için uygundur.
Tedarik Bilgileri

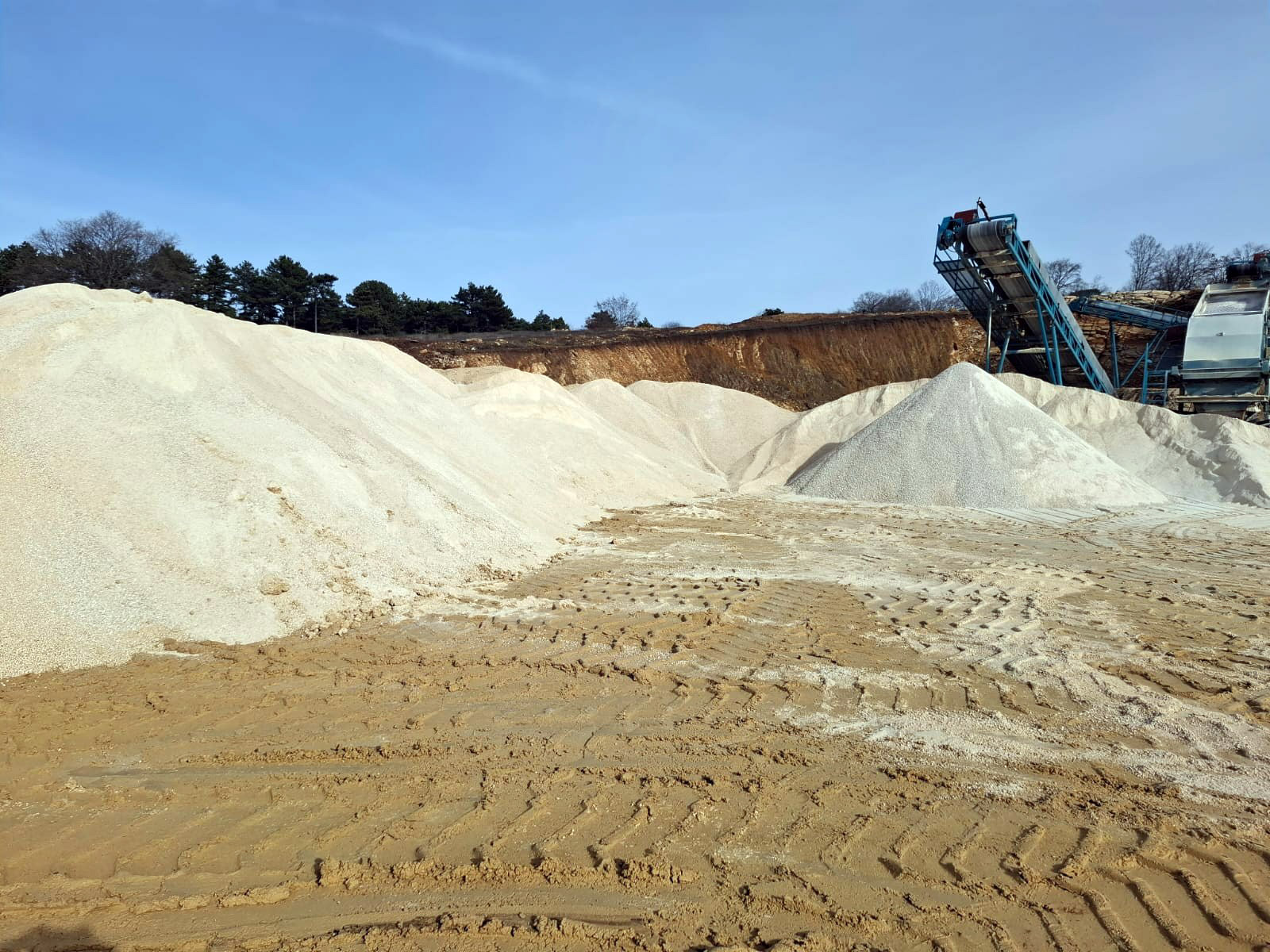

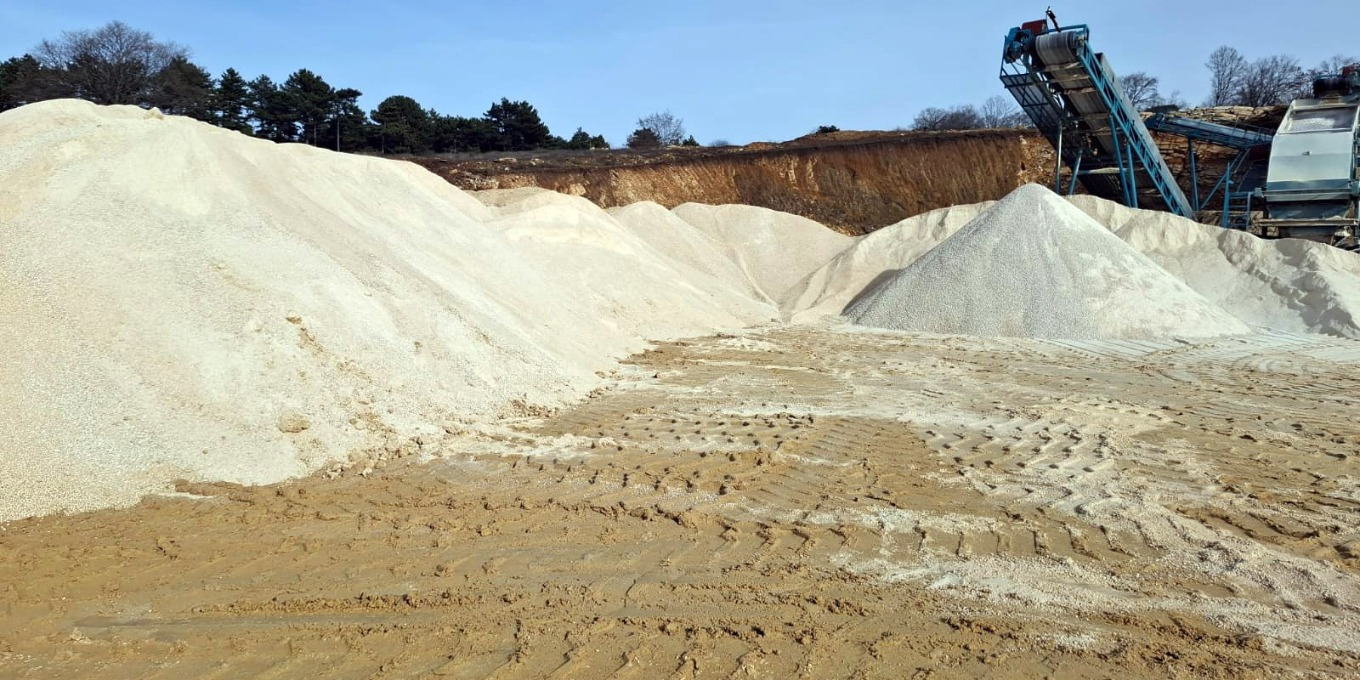

- Standart tane boyutu: 0–10 mm
- Tane boyutu kaynak ve parti bazinda teyit edilir
- Teslim sekli: dökme veya Big Bag
- Ögütülmüs ürün ve özel fraksiyonlar siparis bazinda degerlendirilebilir
TEKNIK DEGERLENDIRME
Feldspat ve feldspatik karisim hammaddelerinin seçimi yalnizca kimyasal analiz degerlerine göre yapilmamalidir. Endüstriyel performans üzerinde mineralojik yapi, ögütme inceligi, kati madde orani, katki sistemi, reoloji, pisirme egrisi, renk, su emme, küçülme, mukavemet ve deformasyon birlikte etkili olmaktadir.
Bu nedenle yeni bir feldspat veya feldspatik hammaddenin, müsterinin mevcut reçetesinde ve mevcut referans hammaddesine karsi kontrollü ikame denemeleriyle degerlendirilmesi tavsiye edilir.
Not: Burada verilen teknik degerler genel bilgilendirme amaci tasimaktadir ve baglayici degildir. Nihai ürün performansi ve uygunlugu, müsterinin kendi laboratuvar ve üretim kosullarinda dogrulanmalidir.
